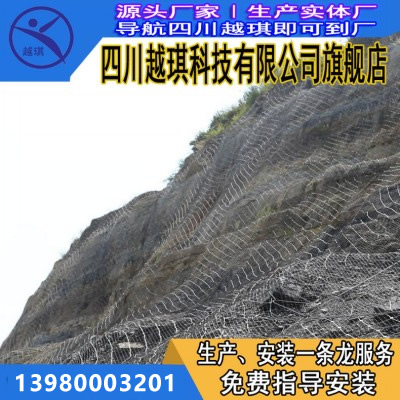

SNS主动防护网（包括GAR2、GPS2、GER2和GTC-65A），常用于坡面崩塌、风化剥落、溜坍、溜滑或塌落类地质灾害的加固防护，其明显特征是采用系统锚杆固定，并根据柔性网的不同，分别通过支撑绳和缝合张拉（钢丝绳网或铁丝格栅）或预应力锚杆（TECCO-65格栅）来对柔性网部分实现预张拉。

被动防护网是由钢丝绳网、高强度铁丝格栅网、锚杆、工字钢柱、上下拉锚绳、消能环、底座及上下支撑绳等部件构成。系统由钢柱和钢绳网联结组合构成一个整体，对所防护的区域形成坡面防护，从而阻止崩塌岩石的下坠，起到边坡防护的作用。

流程如下：

1.首先，清除威胁施工的斜坡保护区中的浮土和浮石，并适当修复不利于安装主动防护网并可能影响主动防护正常功能的部分地形 净安装后。

2.放线测量，确定锚杆的方向，在允许的调节范围内调整孔距，并选择尽可能低的锚孔方向，对于非低凹口和那些不满足要求的凹口 安装系统时，尽量将锚杆孔靠近坡面（连续悬空区域一般不超过5m，否则建议在0.5m以上增加部分锚杆。可以直接使用 直径不小于12cm的带钩的钢制锚杆或双股钢绞线锚具），应在每个孔位置钻一个坑，坑的深度不得小于裸露的长度 锚杆的环套。 通常，直径为20厘米，深度为20厘米。

3.根据计划的深度钻孔并清洁螺栓孔。 孔的深度不小于计划螺栓的长度，直径不小于42cm。 假设将构成每个螺栓的两股钢丝绳锚固到两个。直径大于35cm的锚固孔用于形成人字形锚固杆。 两条钢丝绳之间的夹角为15°至30°，也可以实现锚固效果。 假定由于地面松动或破裂而无法找到一些孔。 对于孔隙的形成，可以使用横截面尺寸大于0.4×0.4m的C15混凝土基础来代替无法形成孔隙的岩石土质部分。

4.对锚杆进行注浆和穿刺时，必须使用标记不小于M20的水泥砂浆。 建议使用灰砂比为1：1至1.2和水灰比为0.45至0.50的水泥砂浆或纯水泥砂浆。 42.5对于普通波特兰水泥，为了确保泥浆充满，建议使用粒度不超过3mm的中细砂。 在下一步之前，灌浆体需要固化三天以上。

5.贵州防护网安装垂直和水平支撑绳。 打开并拧紧后，在两端使用2到4（当支撑绳的长度小于15m时，请使用2；在支撑绳的长度大于30m时，请使用4，中间的长度使用3条） 钢丝绳夹与固定杆的裸露环套固定连接。

6.从顶部到底部铺好格栅网，堆放宽度不应小于5cm，并应使用1.5cm铁丝绑住两个格栅网或格栅网与支撑绳之间。 当倾斜度小于45°时，连接点距离通常小于2m，当倾斜度大于45°时，连接点距离通常小于1m（如果条件允许，可以在上一个步骤之前结束此步骤 步骤，即将网格网放置在支撑绳的下方）。

7.从上到下铺设钢丝绳网，然后将它们缝合在一起。 缝合绳为8cm钢丝绳。 每个钢丝绳网均用一条31厘米长的缝合线缝制到周围的支撑绳上，并预先张紧。 缝合绳的两端均用两个绳夹和网绳固定。
