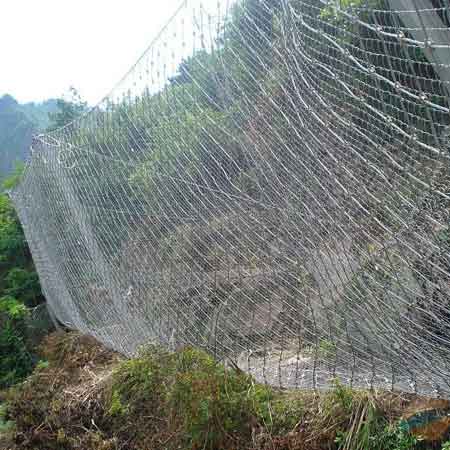

被动保护系统由钢丝网、高强钢丝网、锚杆、工字钢柱、上下锚索、消能环、底座、上下支撑绳等部件组成。该系统由钢柱和钢丝绳网组成一个整体，对保护区形成边坡防护，以防止崩塌岩石坠落，发挥边坡防护作用。

　　钢丝网被动防护系统的特点是：系统的柔性和拦截强度足以吸收和分散预期的落石冲击功能，消能环的设计和应用进一步提高了系统的抗冲击能力。与钢制截水墙、浆砌石挡土墙相比，改变了原有的施工工艺。减少工期和资金。

　　该系统以落石冲击能作为工程建设设计和选择的依据，避免了刚性边坡防护设计中参数与防护等级相差过大或过大的缺点。针对不同的防护等级，公司开发设计了与之相匹配的不同能源等级的产品。保护能量范围为250-3000kj，并能为高达5000kj的更高能级提供特殊保护。钢丝网被动保护系统在材料设计上考虑安装方便，即采用少量的锚栓和最小的开挖量，以实现最快的施工和安装，即：，采用最小数量的锚杆和最小数量的开挖来实现最快的施工。除少量安装锚杆的基础施工外，主要安装工作是砌块式。施工安装和维护人员只需少量的常规工具即可进行系统安装、维护和部件更换。

　　特点：

　　被动防护系统是将菱形铁丝网或环形网作为边坡上的主要柔性防护网，设置在一定的位置，用来拦截边坡上的落石(或落体)，避免对被防护物的破坏，所以又称为石质防护网。当设置在泥石流中时，可以形成柔性格栅坝拦截泥石流中的大颗粒固体。

　　SNS被动保护系统采用高强度热镀锌钢丝绳和钢丝网，不低于AB级防腐处理。根据不同的环境条件，其防腐寿命一般可大于30-50年。主要针对边坡崩塌造成的飞石、落石和雨水过多，防治滑坡和泥石流能量级以内，减轻灾害损失。系统及配套的消能装置、支撑柱、支撑绳、锚等，截能50kj-1000kj

　　一、钢柱：采用普通工字钢制作，高度与系统高度相同。工字钢模型根据钢柱高度按表选用。

　　二、锚杆：选用双股直径16钢丝绳锚杆，其长度一般根据系统高度按表选择，或根据地层条件按表中锚杆抗拔力要求确定。

　　三、地脚螺栓和地脚螺栓：每个底座应配备四个由螺纹钢筋加工而成的p28*1000/M27*100标准化地脚螺栓。

　　四、底座及接头：选用标准化的gs-7001底座及gs-7005接头。

　　五、锚孔直径：上部锚栓设计拔出力不小于80KN，其余锚栓设计拔出力不小于50kN。锚固长度应经计算确定，且不得小于2m，加强型锚杆的孔径应大于杆体直径12mm以上;双股钢丝绳锚杆的孔径应大于钢丝绳直径的两倍，且大于10mm。

　　六、锚固系统：

　　a、 上拉锚绳：rx-025系统每根钢柱设置一根上拉锚绳;rx-050、rx-075系统除端部钢柱外设置一根上拉锚绳。当钢柱间距大于或等于7米时，中间每根钢柱应设置两条对称的人字型拉锚绳。rx-025rx-050rx-075系统的上拉锚索分别为16、14、16钢丝绳，当钢柱间距小于7m时，中间每根钢柱设置一根直径为16钢丝绳的上拉锚索。每根上拉式锚索应分别设置一个、一个和两个减压环。

　　b、 侧拉锚绳：端钢柱设一根侧拉锚绳，rx-025rx-050rx-075系统侧拉锚绳直径分别为12、16、18钢丝绳。

　　c、 中筋锚索：当单个SNS被动系统长度大于70m时，每隔50m左右设置一道人字型中筋锚索。以前有下拉式锚索时，可将下拉式锚索视为中间钢筋锚索，中间钢筋和下拉式锚索的直径与侧下拉式锚索的直径相同。

　　七、支撑绳：上下支撑绳均采用双绳形式。rx-025rx-050rx-075系统支撑绳直径分别为12、16、18钢丝绳，每跨上下支撑绳设1/1、2/1、2/4减压环。当单台SNS无源系统长度大于70米时，应分段设置，单支索跨度不大于50米。

　　八、网片rx-025rx-050rx-075系统采用网片尺寸分别为250毫米、200毫米和120毫米的网片。网孔长度一般为5m，网孔宽度与系统高度相同。但是，当系统高度大于或等于6m时，应使用其他宽度的网格进行拼接。当系统底线与水平面夹角大于5度时，应考虑采用具有相应斜角的菱形钢丝网。

　　九、减压环型号：12号、14号介质钢丝绳配gs-8000型减压环。gs-8000和gs-8001减压环对直径16和18钢丝绳的能量吸收能力分别不小于30kj和50kJ。启动荷载应为连接钢丝网最小破断力的10%-70%。在距减压环约40cm处设绳夹，将两根支撑绳连接起来。绳夹的吸能能力不小于30kj，50kJ，拧紧度为标准拧紧度的30%。

　　十、钢丝绳材质：编织网、支撑绳、锚固系统用钢丝绳应符合现行国家标准钢丝绳，钢丝强度不低于1770mpa，热镀锌等级不低于ab级。

　　十一、绳夹：各种规格钢丝绳用绳夹规格及标准拧紧力(绳夹螺母拧紧力矩)
